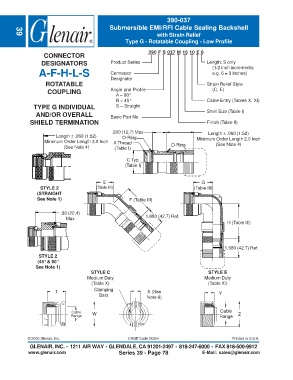

Page 340 - Circular Connector Backshells and Accessories
P. 340

390-037
                                               Submersible EMI/RFI Cable Sealing Backshell
                                                                   with Strain Relief
        39
                                                     Type G - Rotatable Coupling - Low Profile

                                                               390 F S 037 M 16 10 E 6
                   CONNECTOR
                  DESIGNATORS                  Product Series                          Length: S only
                                                                                          (1/2 inch increments:
                 A-F-H-L-S                     Connector                                  e.g. 6 = 3 inches)
                                               Designator
                    ROTATABLE                                                          Strain Relief Style
                     COUPLING                  Angle and Profile                          (C, E)
                                                 A = 90°
                                                 B = 45°                               Cable Entry (Tables X, XI)
               TYPE G INDIVIDUAL                 S = Straight
                AND/OR OVERALL                 Basic Part No.                          Shell Size (Table I)
              SHIELD TERMINATION                                                       Finish (Table II)

                                                .500 (12.7) Max                         Length ± .060 (1.52)
                        Length ± .060 (1.52)        O-Ring
                    Minimum Order Length 3.0 Inch  A Thread                        Minimum Order Length 2.0 Inch
                                                                                           (See Note 4)
                            (See Note 4)         (Table I)               O-Ring

                                                      C Typ.
                                                     (Table I)



                                            E                                        G
                  STYLE 2                (Table III)                              (Table III)
                 (STRAIGHT
                 See Note 1)                           F (Table III)


                          .88 (22.4)
                             Max                              1.680 (42.7) Ref.
                                                                                                H (Table III)





                                                                                               1.680 (42.7) Ref.
                 STYLE 2
                 (45° & 90°
                See Note 1)
                                       STYLE C                                          STYLE E
                                     Medium Duty                                      Medium Duty
                                       (Table X)                                        (Table XI)
                                        Clamping
                        T                                      X (See                        Y
                                          Bars
                                                              Note 6)

                               Cable    W                                                    Cable
                               Range                                                         Range   Z
