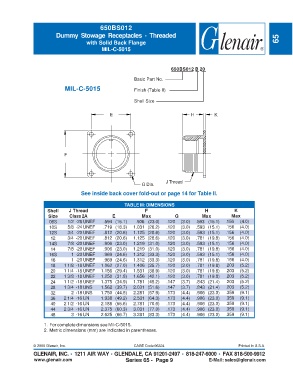

P. 575

650BS012
                        Dummy Stowage Receptacles - Threaded
                                     with Solid Back Flange                                                          65
                                            MIL-C-5015



                                                                         650BS012 B 20

                                                         Basic Part No.
                            MIL-C-5015                   Finish (Table II)


                                                         Shell Size

                                               E                                 H         K









                            F





                                                                      J Thread
                                                            G Dia.
                                   See inside back cover fold-out or page 14 for Table II.

                                                     TABLE III: DIMENSIONS
                     Shell    J Thread                        F                        H           K
                     Size     Class 2A          E           Max           G          Max          Max
                      08S    1/2 -28 UNEF   .594 (15.1)   .906 (23.0)  .120  (3.0)  .593 (15.1)  .156  (4.0)
                      10S    5/8 -24 UNEF   .719 (18.3)  1.031 (26.2)  .120  (3.0)  .593 (15.1)  .156  (4.0)
                      12S    3/4 -20 UNEF   .812 (20.6)  1.125 (28.6)  .120  (3.0)  .593 (15.1)  .156  (4.0)
                      12     3/4 -20 UNEF   .812 (20.6)  1.125 (28.6)  .120  (3.0)  .781 (19.8)  .156  (4.0)
                      14S    7/8 -20 UNEF   .906 (23.0)  1.219 (31.0)  .120  (3.0)  .593 (15.1)  .156  (4.0)
                      14     7/8 -20 UNEF   .906 (23.0)  1.219 (31.0)  .120  (3.0)  .781 (19.8)  .156  (4.0)
                      16S      1 -20 UNEF   .969 (24.6)  1.312 (33.3)  .120  (3.0)  .593 (15.1)  .156  (4.0)
                      16       1 -20 UNEF   .969 (24.6)  1.312 (33.3)  .120  (3.0)  .781 (19.8)  .156  (4.0)
                      18    1 1/8 -18 UNEF  1.062 (27.0)  1.406 (35.7)  .120  (3.0)  .781 (19.8)  .203  (5.2)
                      20    1 1/4 -18 UNEF  1.156 (29.4)  1.531 (38.9)  .120  (3.0)  .781 (19.8)  .203  (5.2)
                      22    1 3/8 -18 UNEF  1.250 (31.8)  1.656 (42.1)  .120  (3.0)  .781 (19.8)  .203  (5.2)
                      24    1 1/2 -18 UNEF  1.375 (34.9)  1.781 (45.2)  .147  (3.7)  .843 (21.4)  .203  (5.2)
                      28    1 3/4 -18 UNS  1.562 (39.7)  2.031 (51.6)  .147  (3.7)  .843 (21.4)  .203  (5.2)
                      32       2 -18 UNS   1.750 (44.5)  2.281 (57.9)  .173  (4.4)  .906 (23.0)  .359  (9.1)
                      36    2 1/4 -16 UN   1.938 (49.2)  2.531 (64.3)  .173  (4.4)  .906 (23.0)  .359  (9.1)
                      40    2 1/2 -16 UN   2.188 (55.6)  2.781 (70.6)  .173  (4.4)  .906 (23.0)  .359  (9.1)
                      44    2 3/4 -16 UN   2.375 (60.3)  3.031 (77.0)  .173  (4.4)  .906 (23.0)  .359  (9.1)
                      48       3 -16 UN    2.625 (66.7)  3.281 (83.3)  .173  (4.4)  .906 (23.0)  .359  (9.1)

                   1. For complete dimensions see Mil-C-5015.
                   2. Metric dimensions (mm) are indicated in parentheses.



               © 2005 Glenair, Inc.                      CAGE Code 06324                             Printed in U.S.A.
               GLENAIR, INC. • 1211 AIR WAY • GLENDALE, CA 91201-2497 • 818-247-6000 • FAX 818-500-9912
               www.glenair.com                        Series 65 -  Page 9               E-Mail: sales@glenair.com
