P. 328

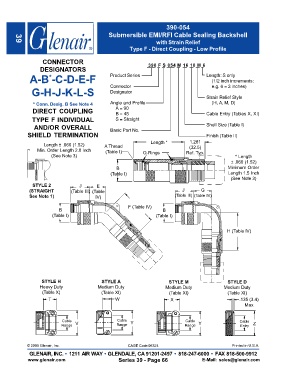

390-054
                                              Submersible EMI/RFI Cable Sealing Backshell
                                                                  with Strain Relief
        39
                                                       Type F - Direct Coupling - Low Profile

                   CONNECTOR                                   390 F S 054 M 16 10 M 6
                  DESIGNATORS
             A-B -C-D-E-F                      Product Series                          Length: S only
                      *
                                                                                          (1/2 inch increments:
              G-H-J-K-L-S                      Connector                                  e.g. 6 = 3 inches)
                                               Designator
                                                                                       Strain Relief Style
               * Conn. Desig. B See Note 4     Angle and Profile                          (H, A, M, D)
                 COUPLING                        A = 90°
                                                 B = 45°                               Cable Entry (Tables X, XI)
              TYPE F INDIVIDUAL                  S = Straight
               AND/O  OVERALL                                                          Shell Size (Table I)
             SHIEL  TERMINATION                Basic Part No.                          Finish (Table II)

                   Length ± .060 (1.52)      A Thread           Length *        1.281
                                                                                (32.5)
                 Min. Order Length 2.0 Inch  (T  I)          O-Rings           Ref. Typ.
                      (See Note 3)                                                                 * Length
                                                                                                 ± .060 (1.52)
                                                  B                                             Minim  Order
                                                (Table I)                                           Inch
                                                                                                 (See Note 3)
               STYLE 2            J      E
             (STRAIGHT         (Tab  III)  (Table                            J       G
             See Note 1)                 IV)                              (Tab  III) (Table IV)

                                                       F (Table IV)
                          B                                          B
                       (T  I)                                     (T  I)


                                                                                                H (Table IV)











                  STYLE H                  STYLE A                      STYLE M                 STYLE D
                  Heavy Duty              Medium Duty                 Medium Duty              Medium Duty
                   (Table X)               (Table XI)                   (Table XI)              (Table XI)
                     T                           W                      X                            .135 (3.4)
                                                                                                       Max


                           Cable  V               Cable  Y                     Cable  Y              Cable
                           Range                  Range                       Range                  Entry  Z



            © 2005 Glenair, Inc.                      CAGE Code 06324                             Printed in U.S.A.
             GLENA  INC. • 1211 AIR WAY •  GLENDA    91201-2497 •  818-247-6000 •  FA  818-500-9912
             www.glenair.com                       Series 39 - Page 66                 sales@glenair.com
